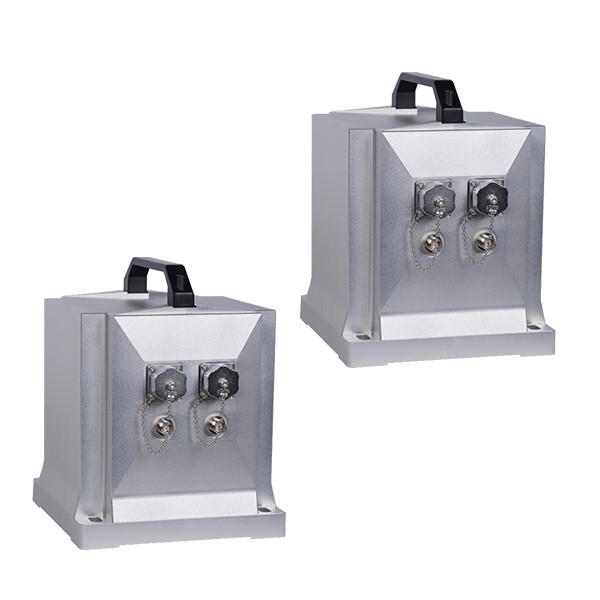

سیستم ناوبری یکپارچه فیبر نوری GI4400 INS GNSS
| محل منبع | چین |
|---|---|
| نام تجاری | BWSENSING |
| شماره مدل | GI4400 |
| مقدار حداقل تعداد سفارش | 1 مجموعه |
| جزئیات بسته بندی | جعبه BWSENSING، بسته اکسپرس |
| زمان تحویل | 5-8 روز کاری |
| شرایط پرداخت | T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| دقت زاویه نگرش (درجه) | ≤0.01 | دقت سرعت (m/s) | ≤0.03 |
|---|---|---|---|
| دقت حفظ آزیموت (درجه) | ≤0.04، 1 ساعت | دقت موقعیت (کیلومتر) | ≤4، 0.5 ساعت ≤0.05، 5 دقیقه ≤0.015، 2 دقیقه |
| محدوده اندازه گیری ژیروسکوپ (درجه در ثانیه) | ± 600 | پایداری ژیروسکوپ بایاس (º/h) | 0.006 ≤ |
| ضریب راه رفتن تصادفی (º/√h) | 0.002 ≤ | ضریب مقیاس غیر خطی (ppm) | ≤20 |
| برجسته کردن | ادغام 9 ولت GNSS INS,36 ولت GNSS INS,دقت ناوبری ماهواره ای 0.01 gps |
||
توضیحات محصول
فرم خروجی سیستم ناوبری مجتمع فیبر نوری GI4400 با دقت بالا منبع تغذیه 9~36 ولت RS422
مقدمه
ژیروسکوپ فیبر نوری سه محوره داخلی، شتاب سنج سه محوره، سنسور مغناطیسی اختیاری سه محوره، سنسور فشار هوا با دقت بالا، از جمله گیرنده سه حالته BD/GPS/GLONASS. دارای اندازه کوچک، وزن سبک و ویژگی هایی مانند عملکرد بالا. سیستم آن می تواند سازگاری و استحکام منطقه ای باشد تا حد زیادی بهبود یافته است.
شاخص عملکرد
| GPS خارجی موثر 4 متر خط پایه | دقت جستجوی شمال (درجه) | ≤0.1 * عرض جغرافیایی Secant |
| دقت آزیموت (درجه) | 0.015 ≤ | |
| دقت زاویه نگرش (درجه) | ≤0.01 | |
| دقت سرعت (m/s) | ≤0.03 | |
| دقت موقعیت (متر) | ≤2m/RTK 2cm | |
| قطعی GPS | دقت حفظ آزیموت (درجه) | ≤0.04، 1 ساعت |
| زاویه نگرش حفظ دقت (درجه) | ≤0.02، 1 ساعت | |
| دقت موقعیت (کیلومتر) |
≤4، 0.5 ساعت ≤0.05، 5 دقیقه ≤0.015، 2 دقیقه
|
|
| محدوده اندازه گیری سیستم | محدوده اندازه گیری آزیموت (درجه) | ± 180 |
| محدوده اندازه گیری نگرش (درجه) | 90± | |
| ژیروسکوپ | محدوده اندازه گیری (درجه بر ثانیه) | ± 600 |
| پایداری بایاس (º/h) | 0.006 ≤ | |
| تکرارپذیری بایاس (º/h) | ≤0.005 | |
| ضریب راه رفتن تصادفی (º/√h) | 0.002 ≤ | |
| ضریب مقیاس غیر خطی (ppm) | ≤20 | |
| عدم تقارن ضریب مقیاس (ppm) | ≤20 | |
| تکرارپذیری ضریب مقیاس (ppm) | ≤20 | |
| شتاب سنج | محدوده اندازه گیری (g) | ± 10 |
| پایداری افست (میلی گرم) | 0.05 | |
| تکرارپذیری سوگیری (میلی گرم) | 0.05 | |
| تکرارپذیری ضریب مقیاس (ppm) | ≤100 | |
| پارامترهای زیست محیطی | دمای عملیاتی (℃) | -40+65 |
| دمای ذخیره سازی (℃) | -45+70 | |
| لرزش (Hz, g2/Hz) | 20 ~ 500، 0.06 | |
| شوک (g، ms) | 30،11 | |
| پارامترهای الکتریکی | ولتاژ ورودی (Vdc) | +9~+36 |
| توان (W) | 20 | |
| فرمت خروجی داده | RS-422 | |
| نرخ نوسازی داده (هرتز) | 100 | |
| مکانیکی | اندازه (میلی متر) | ≤199.5×199.5×203.6 |
| وزن (کیلوگرم) | 7.5 | |
| رابط | Y11P-1210ZK |
کاربرد
نقشه برداری و نقشه برداری هوانوردی
وسایل نقلیه هوایی بدون سرنشین
میدان های دریایی و جاده ای
سوالات متداول
Q1: تعریف دقیق محصولات
A: دقت RMS، دقت هر محصول قابل ردیابی است. در صورت نیاز می توان گزارش تست دقت را ارائه کرد.
Q2: چگونه مدل مناسب را انتخاب کنیم؟
پاسخ: کاربران باید نکات زیر را بررسی کنند:
آ.تک محوره یا دو محوره؟
بپروتکل مشترک، Modbus یا CAN؟
ج.سناریوهای کاربردی پویا یا استاتیک؟
دنصب افقی یا عمودی؟
Q3: چگونه خرید کنیم؟
A: اگر نمونه می خواهید، لطفا در فروشگاه آنلاین BWSENSING خرید کنید.ما Paypal/TT/CC را می پذیریم. اگر به صورت عمده خرید می کنید، توصیه می شود برای بهترین قیمت با فروش مشورت کنید.
Q4: مدت گارانتی چقدر است؟
ج: یک سال
Q5: روش تست ژیروسکوپ فیبر نوری
پاسخ: استاندارد نظامی برای روش آزمایش ژیروسکوپ فیبر نوری فعلی: GJB2426A-2004
