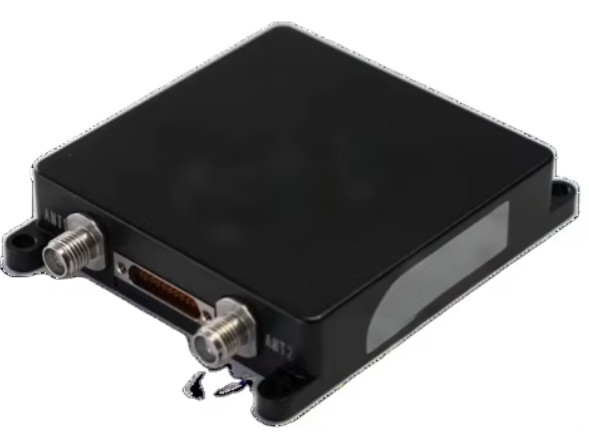

BW-6222-سیستم ناوبری یکپارچه با دقت بالا MEMS
| محل منبع | جیانگسو، چین |
|---|---|
| نام تجاری | BWSENSING |
| شماره مدل | BW6222 |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | USD 5000-1000 |
| شرایط پرداخت | T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| محور | سیستم اینرسی 3 محور | دامنه ژیروسکوپینامیکی | ± 250 درجه در ثانیه |
|---|---|---|---|
| پایداری تعصب ژیروسکوپ | 3 درجه در ساعت (میانگین 10 ثانیه ای) | دامنه دینامیکی شتاب سنج | 8 گرم |
| دمای کار | -40 ° C ～+85 ° C | پایداری بایاس شتاب سنج | 0.02 میلی گرم (میانگین 10 ثانیه ای) |
| رابط ها | RS-232 ، CAN/CAN-FD ، PPS و رویداد |
می توانید محصولات مورد نیاز خود را علامت بزنید و در صفحه پیام با ما ارتباط برقرار کنید.
| ثبات تعصب |
|---|
توضیحات محصول
خلاصه
BW-6222 یک سیستم ناوبری ماژولار MEMS فشرده و با دقت بالا است. این یک IMU MEMS با دقت بالا ((یک واحد اندازه گیری بی وقفه) و یک ماژول GNSS دو آنتن را یکپارچه می کند.استفاده از الگوریتم های فیوژن فیلتر Kalman چند منبع برای ارائه مداومبرنامه های کاربردی شامل ارتباطات ماهواره ای، هواپیماهای بدون سرنشین، نقشه برداری و نقشه برداری و سیستم عامل های ثبات است.
ویژگی های کلیدی
پشتیبانی چند منظومه شمسی: سازگار با سیستم های BDS، GPS، GLONASS، Galileo و QZSS، از جمله ماهواره های BeiDou-3
دستگاه IMU کالیبر شده در کارخانه:
درجه حرارت و کالیبراسیون پویا برای تمام اجزای IMU
جهت گيري سازگار:
بهینه سازی صف بندی استاتیک / پویا برای حرکت یا حالت ایستاده.
جبران خطا:
کالیبراسیون در سطح سیستم برای اشتباهات در تنظیم نصب و اشتباهات نسبت سرعت چرخ.
دقت موقعیت:
خطای موقعیت افقی ≤0.2٪ × D (فاصله طی شده) در هنگام از دست دادن سیگنال GNSS
.
رابط ها:
پروتکل های RS-232/422، CAN/CAN-FD، PPS و EVENT برای ادغام انعطاف پذیر.
منبع برق:
ورودی 936 ولت DC برای سازگاری صنعتی
مشخصات عملکردی
کارکردهای اصلی
این سیستم ماژول های GNSS با دقت بالا را با داده های IMU MEMS کالیبر شده در کارخانه ترکیب می کند (به صورت اختیاری با ورودی های کمری و فرمان افزوده می شود).الگوریتم های پیشرفته (فلتر کردن Kalman چند منبع)، اعتباربخشی منبع داده و جبران خطا) دقت پایدار را در محیط های چالش برانگیز (به عنوان مثال، دره های شهری، تونل ها) تضمین می کند.
معیارهای کلیدی عملکرد
نرخ بروزرسانی داده ها
راه حل GNSS 20 هرتز
- راه حل ناوبری 200 هرتز -
داده های خام GNSS 10 هرتز
-دادهاي خام آي ام يو 200 هرتز
مزیت های فنی
طراحی کوچک: ابعاد فشرده برای UAV ها، رباتیک ها و سیستم های قابل حمل بهینه شده است
.
پشتیبانی از آنتن GNSS دوگانه: قابلیت اطمینان موقعیت مکانی با اصلاحات حرکتی (RTK) در زمان واقعی.
مقاومت درجه نظامی: در -40 °C تا +85 °C کار می کند و در برابر شوک / لرزش مقاومت می کند (بر اساس استانداردهای GJB آزمایش شده است)
.
درخواست ها
ارتباطات ماهواره ای: پلتفرم های پایدار برای ترمینال های زمینی.
وسایل نقلیه مستقل: موقعیت گذاری زیر متر در مناطق منع شده GNSS.
نقشه برداری و نقشه برداری: ردیابی مسیر با دقت بالا.
ماشین آلات صنعتی: کنترل حرکت تجهیزات سنگین
